HZHY-OMAPL138/KIT
HZHY-OMAPL138/KIT 默认基于 TI 的 OMAP 系列 OMAP-L138 处理器设计,具有低功耗、低成本、高集成度、高稳定性及高性价比特征,可广泛应用于高精度测量仪器、数据采集处理系统、 手持设备、通信系统、工业控制、电能检测等应用领域。为了简化设计及便于用户的二次开发,HZHY-OMAPL138/KIT 采用 CPU 核心板、底板和功能扩展板多构件硬件架构,各板卡独立设计,板间通过板对板连接器相连,保证了设计的稳定性,
板卡硬件特性及功能描述
- ·核心板OMAPL138采用无铅沉金设计工艺,是一个高密度 8 层板,板卡尺寸为68mm x 42mm。板载转换率很高的 3 路输出 DC-DC 核心电压转换芯片,实现了系统的低功耗指标。采用原装进口的精密 B2B 连接器引出全部接口资源,方便进行快捷的二次开发使用。
- ·底 板 HZZD-ME138M 采 用 无 铅 沉 金 设 计 工 艺 的 4 层 电 路 板 , 板 卡 尺 寸为
202.5mm*150mm,支持对外接出 3.3V 直流电源。板卡不但引出了 USB OTG、USB HOST、SATA、RJ45 网络等接口,而且提供了对外扩展接口(可以连接不同的功能扩展板),方便用户设计和调试。另外,为了支持用户进行电路设计,HZZD-ME138M 上特意设计了万能板部分,用户可以借助此功能进行扩展功能验证设计。 - ·扩展板 1 HZZD-ME138D1 和扩展板 2 HZZD-ME138D2 均为采用无铅沉金设计工艺的 2 层电路板,板卡尺寸为 150mm*68.8mm。HZZD-ME138D1 内置 Micro SD,板载 WIFI 模块,对外引出 1 个 I2C 总线接口、1 路 TTL 电平的 UART 接口(用来扩展蓝牙功能)以及 20 对 FPGA 差分对;HZZD-ME138D2 具有 LCD 接口和音频输入输出端子,对外引出 18 对 FPGA 差分对和 8 路 CPU GPIO。
HZHY-OMAPL138/KIT基本参数
HZHY-OMAPL138/KIT
CPU
OMAP-L138 DSP+ARM架构
RTC
OMAP-L138片内RTC、3V纽扣电池备用电源
主频
456Mhz
SATA
标准 SATA 接口,提供5V电源
内存
1片32M*16Bit的DDR2
USB调试接口
标准microUSB
FLASH
512M*8Bit K9F4G08U0D-SCB0 NANDFLASH
USB OTG
支持 USB2.0 标准,接口连接器为标准microUSB
64MBit M25P64-VME SPIFLASH
USB HOST
仅支持 USB1.1 标准,接口连接器为标准USB TYPE A
64MBit AT45DB161D-SU
Ethernet
1路10/100M 自适应网络接口
CPU JTAG
14Pin 2.54mm间距的 JTAG 接口
底板扩展
39对FPGA差分对信号
FPGA JTAG
1路
UART1
温度
40~+ 85℃工业级
IIC0
工作电压
5V
SPI1
电源管理
5V直流电源、USB接口供电
LCD 16bit data
尺寸
202.5mm x 150mm
音频接口MCASP0
接口方式
原装进口的精密 B2B 连接器
SD0
操作系统
可复用GPIO 14个
5V、3.3V输出
扩展板 1
TF卡接口1个
扩展板 2
LCD触摸屏接口
WIFI
音频输入2个(MIC IN、LINE IN)
蓝牙模块接口
音频输出2个(LINE OUT、PHONE OUT)
LED指示灯2个
LED指示灯2个
信号扩展接口
信号扩展接口
Linux-4.9.28/Linux-rt-4.19.59操作系统
U-Boot版本
内核版本
烧写方式
开发环境
支持驱动
HZHY-OMAPL138/KIT外设接口
底板HZZD-ME138M
Designator
Connector
Description
U1
1对B2B公座、1对B2B母座
核心板HZHY-OMAPL138接口。
J1
DC电源插座
电源输入接口,内径 2.5mm。推荐采用 DC5V、2A 规格的电源适配器作为输入。在开发板外接 LCD 屏或SATA 时需要使用该接口供电。
J2
Micro USB母座
USB供电输入(5V/500mA)。注意:建议不要使用非标USB器件(比如USB转接器)给板卡供电,避免因供电不足导致HZHY-OMAPL138/KIT工作异常。
J3
10pin 2.54间距排针
FPGA芯片XC6SLX16 JTAG接口。
J4
Micro USB母座
USB OTG接口,支持USB2.0标准,端口均有滤波及ESD保护。
J5
滑动开关
电源通断控制,触点额定值为5A@28VDC,接触电阻小于0.01欧姆,满载时开关寿命30000次
J6
SATA 4pin电源接口
为 SATA硬盘提供5V电源。
U5
标准SATA接口
SATA数据接口,支持5V电源的SATA接口硬盘。
J7
USB TYPE A母座
USB HOST接口,仅支持USB1.1标准,端口均有滤波及ESD保护。
J8/J9/J10/J11
2.54间距排母
扩展信号引出接口,可自行定制。
J12
14Pin 2.54mm间距排针
OMAP-L138 JTAG接口。
T1
RJ45
一个10/100M自适应网络接口。
LED1~LED3
1206 SMD LED
三个LED指示灯,方便用户进行调试或指示板卡的工作状态。
BAT1
锂离子纽扣电池CR1220
3V RTC备用电源为CR1220的纽扣电池,3.0V 38mAh容量,可使用时间大约为 5700 小时。
S1
按键
复位按键,按下复位按键后输出低电平信号给CPU复位。
扩展板 1 HZZD-ME138D1
Designator
Connector
Description
U2
TF卡座
TF卡
U1
WIFI模块
SPI接口模块
LED1、LED2
1206 SMD LED
LED指示
J3
2.54间距排针
蓝牙模块接口、UART接口
J1、J11
2.54间距排针
扩展接口:1路IIC+20对FPGA差分对
扩展板 2 HZZD-ME138D2
Designator
Connector
Description
J3、J9
FPC排线座
LCD触摸屏接口
J1、J5、J2、J6
3.5mm耳机座
J1 音频输出LINE OUT;J5 音频输出PHONE OUT;J2 音频输入 MIC IN;J6 音频输入 LINE IN。
LED1、LED2
1206 SMD LED
LED指示
J7、J8
2.54间距排针
扩展接口:8个GPIO+18对FPGA差分对

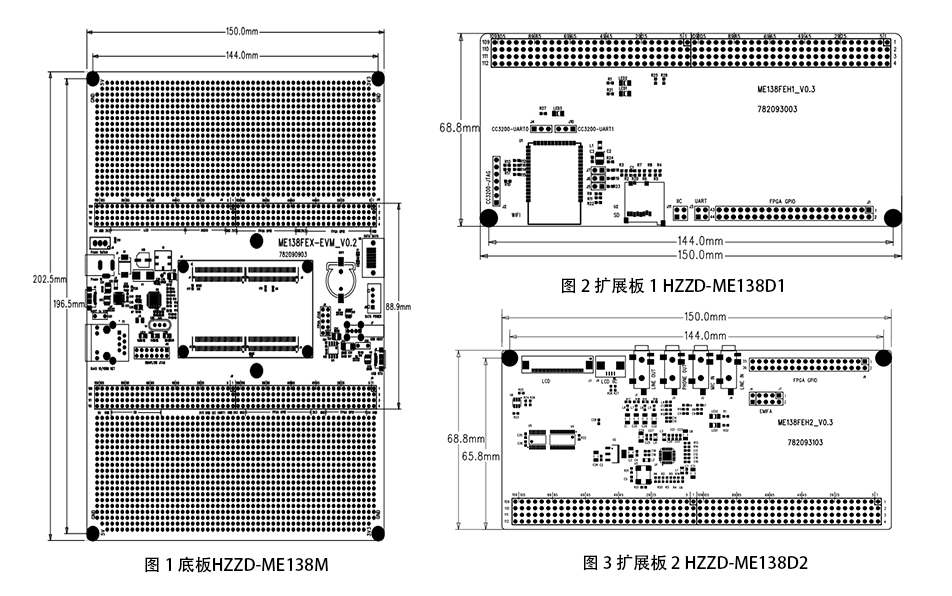

HZHY-OMAPL138/KIT PCB结构图
-
-
