HZHY-OMAPL138
HZHY-OMAPL138默认基于 TI 的 OMAP 系列 OMAP-L138 处理器设计,具有低功耗、低成本、高集成度、高稳定性及高性价比特征,可广泛应用于高精度测量仪器、数据采集处理系统、 手持设备、通信系统、工业控制、电能检测等应用领域。

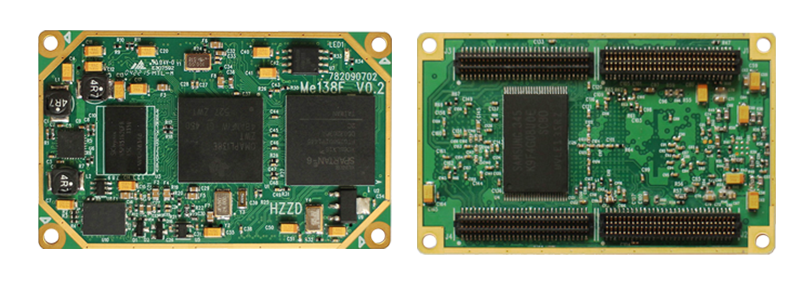

核心板 HZHY-OMAPL138 采用无铅沉金设计工艺,是一个高密度 8 层板,板卡尺寸为68mm x 42mm。板载转换率很高的 3 路输出 DC-DC 核心电压转换芯片,实现了系统的低功耗指标。采用原装进口的精密 B2B 连接器引出全部接口资源,方便进行快捷的二次开发使用。
HZHY-OMAPL138基本参数
HZHY-OMAPL138基本参数
CPU
OMAP-L138 DSP+ARM架构
FPGA差分对
42对
主频
456Mhz
EMIFA
8位
内存
1片32M*16Bit的DDR2
SATA
1路
FLASH
512M*8Bit K9F4G08U0D-SCB0 NANDFLASH
音频接口
1组(MCASP0)
64MBit M25P64-VME SPIFLASH
LCD
16 bit data
64MBit AT45DB161D-SU
USB
2路(USB0 OTG、USB1 HOST)
FPGA
spartan-6 系列 XC6SLX16
CPU JTAG
1路
RTC
OMAP-L138内置、1.2V电源
FPGA JTAG
1路
温度
40~+ 85℃工业级
MII接口
1组
工作电压
5V
SD
1路(SD0)
电源管理
TPS65261
SPI
1路(SPI1)
尺寸
68mm x 42mm
UART
2路
接口方式
原装进口的精密 B2B 连接器
GPIO
可复用6个
操作系统
Linux-4.9.28/Linux-rt-4.19.59操作系统
U-Boot版本
内核版本
烧写方式
开发环境
支持驱动

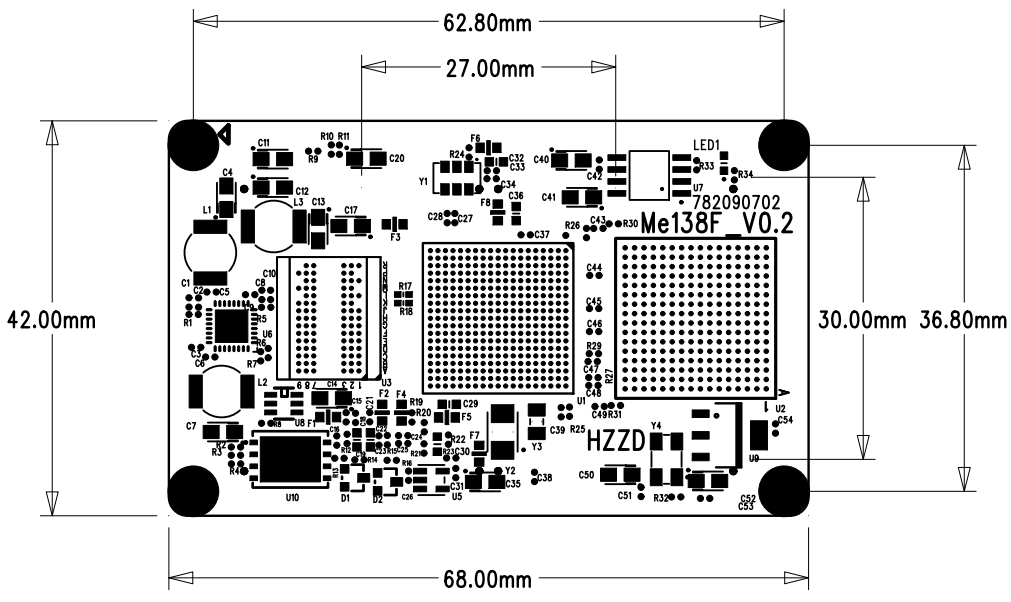

HZHY-OMAPL138 PCB结构图
-
-
