HZHY-MEAM5728基于TI Sitara系列处理器AM5728设计，可广泛应用于工业人机界面（HMI）、工业控制、工厂自动化、楼宇自动化、机器视觉、医学影像学、测试和测量、嵌入式计算、航空电子设备等。采用无铅沉金设计工艺，是一个高密度10层板，板卡尺寸为128mm x 95mm。60脚半孔沉金引脚扩展全部接口功能，方便进行二次开发使用，灵活配置所需功能。
-
HZHY-MEAM5728
HZHY-MEAM5728基于TI Sitara系列处理器AM5728设计，可广泛应用于工业人机界面（HMI）、工业控制、工厂自动化、楼宇自动化、机器视觉、医学影像学、测试和测量、嵌入式计算、航空电子设备等。采用无铅沉金设计工艺，是一个高密度10层板，板卡尺寸为128mm x 95mm。60脚半孔沉金引脚扩展全部接口功能，方便进行二次开发使用，灵活配置所需功能。
HZHY-MEAM5728基本参数
HZHY-MEAM5728基本参数
双核 Arm® Cortex®-A15
Ethernet
2路10/100/1000M以太网
主频
1.5GHz
USB
2路，1路USB2.0，一路USB3.0
内存
2GB
SD/MMC
4路
FLASH
8GB EMMC Flash
UART
10路
温度
-40℃~+85℃
CAN
2路
工作电压
12V
I2C
5路
2D/3D
支持2D/3D图形加速
SPI
4路
图像处理器
PowerVR SGX544
JTAG
1路
电源管理
TPS6590376ZWST
McASP
8路
尺寸
128mm x 95mm
LCD
3路 RGB 24BIt
接口方式
B2B 排针
HDMI
1路输入，1路输出
操作系统
Linux 4.4.41
GPIO
支持复用
SATA
1路
Linux操作系统
U-Boot版本
Uboot 2016.05
内核版本
Linux 4.4.41
烧写方式
裸机烧录：SD卡烧录，串口烧录
已有uboot：tftp网络烧录
开发环境
Ubuntu 14.04及以上版本
支持驱动
RGMII/RMII/MII
SPI
USB
JTAG
SD/MMC
McASP
UART
LCD
CAN
HDMI
I2C
GPIO
SATA

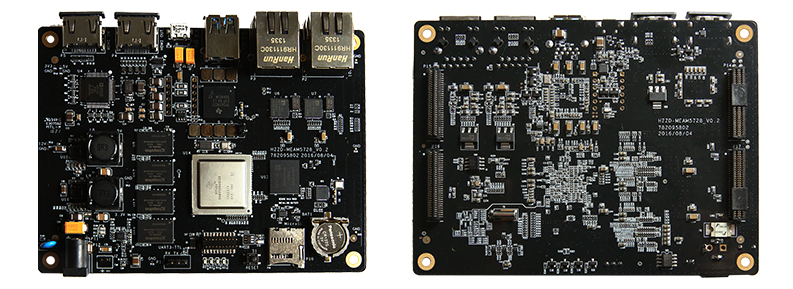

HZHY-MEAM5728板卡PCB结构图
