创建时间:2020-08-19 17:19
HZHY-CORE_T3_L基于Allwinner的T3 Cortex-A7架构设计。具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征,可广泛应用于车载、电力控制、 手持设备、通信系统、工业控制、视频监控等应用领域。采用无铅沉金与8层印制板工艺,保证信号完整性及良好的EMC特征。板载采用AXP221S集成多路电压转换芯片,降低系统功耗。188pin半孔沉金引脚扩展全部接口功能,方便进行二次开发使用,灵活配置所需功能。
-

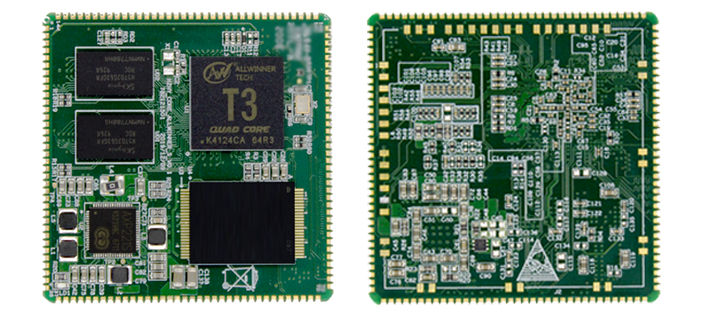

HZHY-CORE_T3_L
HZHY-CORE_T3-L基于Allwinner的T3 Cortex-A7架构设计。具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征,可广泛应用于车载、电力控制、 手持设备、通信系统、工业控制、视频监控等应用领域。采用无铅沉金与8层印制板工艺,保证信号完整性及良好的EMC特征。板载采用AXP221S集成多路电压转换芯片,降低系统功耗。188pin半孔沉金引脚扩展全部接口功能,方便进行二次开发使用,灵活配置所需功能。
HZHY-CORE_T3_L基本参数
HZHY-CORE_T3_L基本参数
CPU
Cortex-A7处理器
Ethernet
2路
主频
1.2GHz
USB
3路
内存
512MB DDR3
SDC
3路
FLASH
4GB EMMC NandFlash
UART
8路
温度
-40℃~+85℃
I2C
3路
工作电压
5V
SPI
4路
电源管理
AXP221S
JTAG
1路
尺寸
50mmX50mm
ADC
2路
接口方式
邮票孔
LCD
1路RGB 24BIt
操作系统
linux-3.10.65
PWM
5路
管脚
188PIN
GPIO
支持复用
Linux操作系统
U-Boot版本
u-boot-2014.07
内核版本
linux-3.10.65
烧写方式
裸机烧录:USB烧录,SD卡烧录,串口烧录,
已有uboot:tftp网络烧录
开发环境
Ubuntu 14.04及以上版本
支持驱动
RMII/MII/GMII
eMMC
USB
SPI
SDC
JTAG
UART
GPIO
I2C
PWM
ADC
LCD

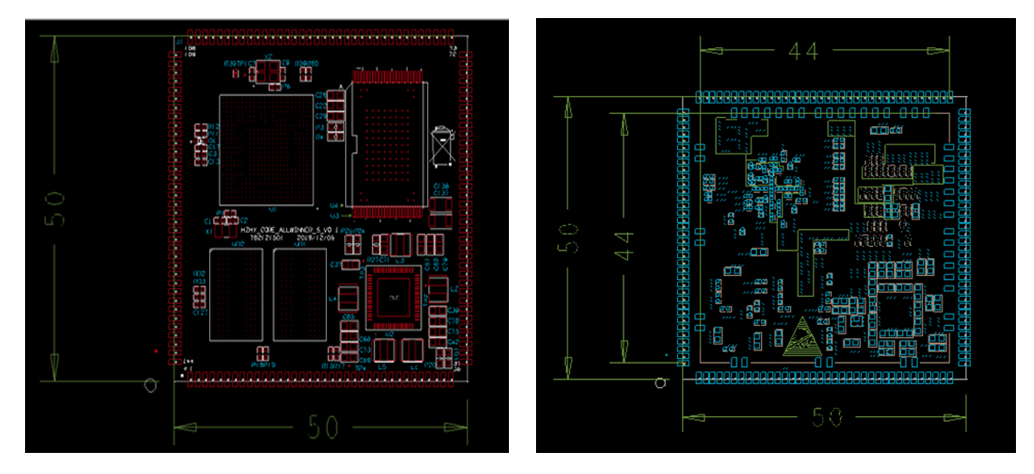

HZHY-CORE_T3-L板卡PCB结构图
-
-
