板卡是基于Freescale的SOC系列IMX6Q处理器设计，具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征，可广泛应用于铁路轨道交通、数据采集处理系统、手持设备、通信系统、工业控制、视频监控等应用领域。数字板所选元器件全部为工业级，满足工业级要求。采用无铅沉金设计工艺的6层电路板，板卡尺寸为162mm*100mm。板卡引出了TF接口、USB接口、100M网络、音频、485及24V开入等。
-
HZHY-PISU204_M
板卡是基于Freescale的SOC系列IMX6Q处理器设计，具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征，可广泛应用于铁路轨道交通、数据采集处理系统、手持设备、通信系统、工业控制、视频监控等应用领域。数字板所选元器件全部为工业级，满足工业级要求。
采用无铅沉金设计工艺的6层电路板，板卡尺寸为162mm*100mm。板卡引出了TF接口、USB接口、100M网络、音频、485及24V开入等。
HZHY-PISU204_M基本参数
HZHY-PISU204_M基本参数
CPU
IMX6Q
Ethernet
1路百兆以太网
主频
800 MHz
USB
1路
内存
1GB DDR3(4片2Gb）
TF
1路
FLASH
8GB EMMC FLASH
RS485
1路
温度
-40~+ 85℃工业级
Audio
支持2路音频输入
工作电压
24V
RTC
PCF8563T
上电复位
TPS3808G09DBVR
TTL DEBUG
1路
电压监视
ADS7830
24V开入
10路
电源管理
MMPF0100F0ZES
LED
11路
尺寸
162mm*100mm
操作系统
linux 3.14.52
Linux操作系统
U-Boot版本
uboot 2015.04
内核版本
linux 3.14.52
烧写方式
裸机烧录：usb烧录，通过MfgTool2工具烧录
开发环境
Ubuntu 14.04及以上版本
支持驱动
RMII
UART
USB2.0 OTG
TF
Audio
IIC

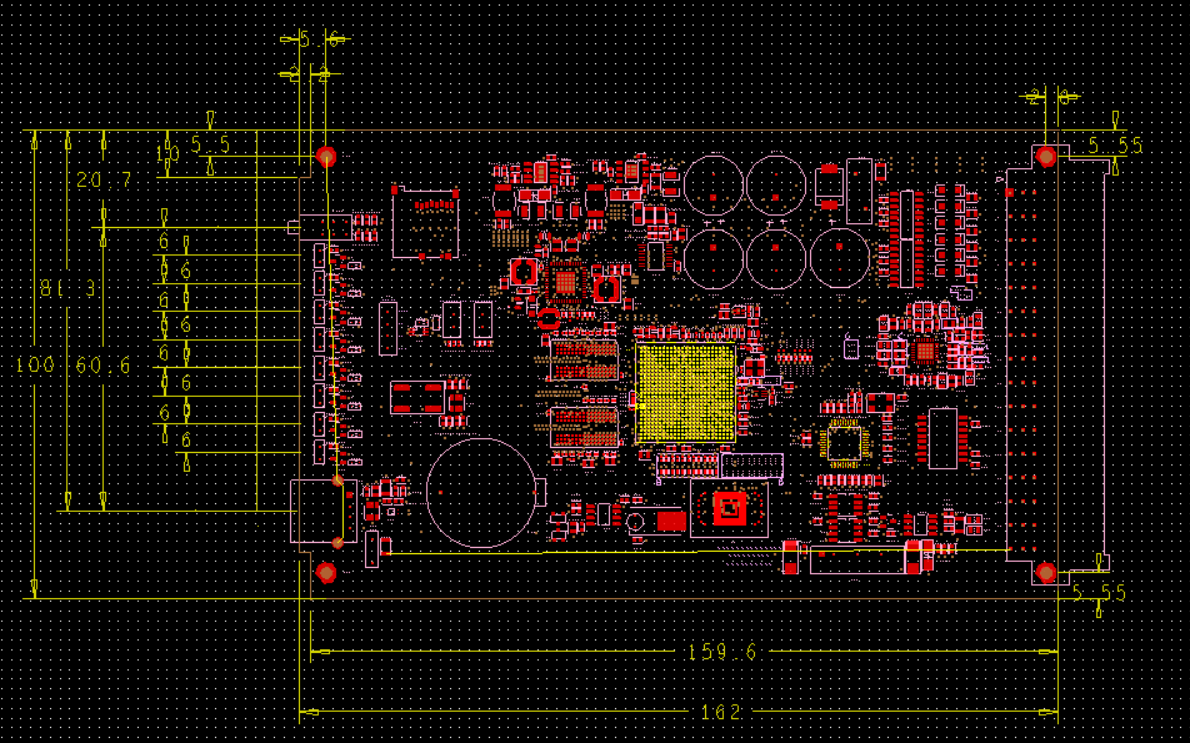

HZHY-PISU204_M板卡PCB结构图
