创建时间:2020-08-14 14:01
HZHY-NPU8530_E板卡是我司邮票版HZHY-ZYNQ-A_V0.0进行的二次开发。具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征,可广泛应用于电力监测、数据采集处理系统、手持设备、通信系统、工业控制、视频监控等应用领域。数字板所选元器件全部为工业级,满足工业级要求。
采用无铅沉金设计工艺的4层电路板,板卡尺寸为320mm*180mm。板卡集成了TF接口、1路100M网络电口,2路100M光口、6路485、调试串口等。
采用无铅沉金设计工艺的4层电路板,板卡尺寸为320mm*180mm。板卡集成了TF接口、1路100M网络电口,2路100M光口、6路485、调试串口等。
-

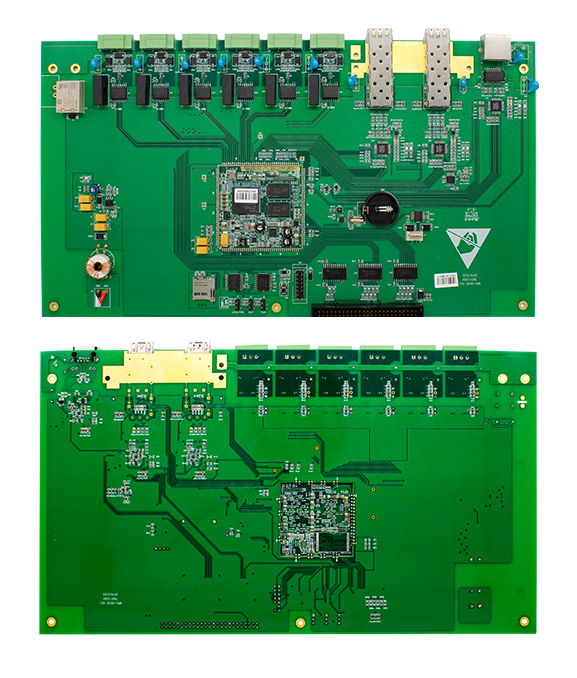

HZHY-NPU8530_E
HZHY-NPU8530_E板卡是我司邮票版HZHY-ZYNQ-A_V0.0进行的二次开发。具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征,可广泛应用于电力监测、数据采集处理系统、手持设备、通信系统、工业控制、视频监控等应用领域。数字板所选元器件全部为工业级,满足工业级要求。
采用无铅沉金设计工艺的4层电路板,板卡尺寸为320mm*180mm。板卡集成了TF接口、1路100M网络电口,2路100M光口、6路485、调试串口等。
HZHY-NPU8530_E基本参数
HZHY-NPU8530_E基本参数
CPU
XC7Z020/XC7Z010
Ethernet
1路百兆电口,两路光口
主频
766MHz
开出
1路
内存
1GB DDR3
TF
1路
FLASH
4Gb Nand FLASH
RS485
6路
温度
-40~+ 85℃工业级-
RTC
DS1339U-33
工作电压
5V
232 DEBUG
1路
电源管理
TPS54331
JTAG
1路
尺寸
320mm*180mm
温湿度监测
HDC1080DMB
操作系统
Linux 4.6.0
Linux操作系统
U-Boot版本
Uboot 2016.07
内核版本
Linux 4.6.0
烧写方式
裸机烧录:JTAG烧录
开发环境
Ubuntu 14.04及以上版本
支持驱动
EMAC
IIC
SPI
UART
SDIO
JTAG
GPIO

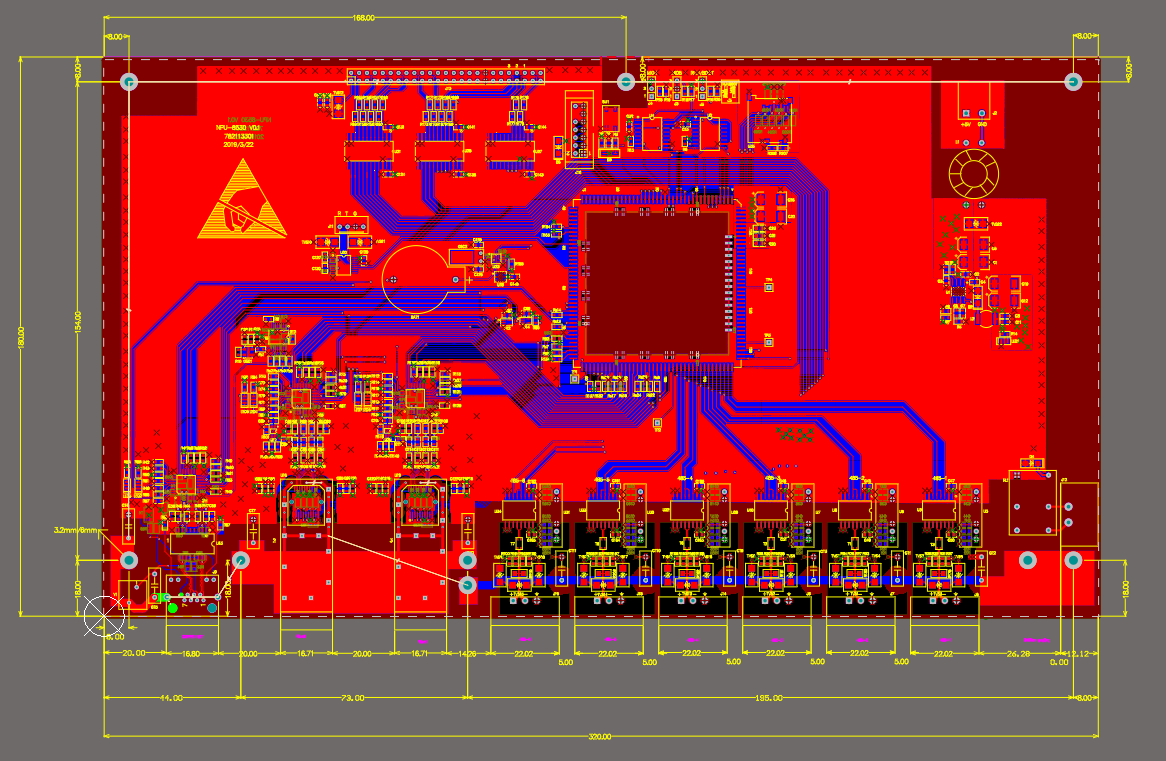

HZHY-NPU8530_E板卡PCB结构图
-
-
