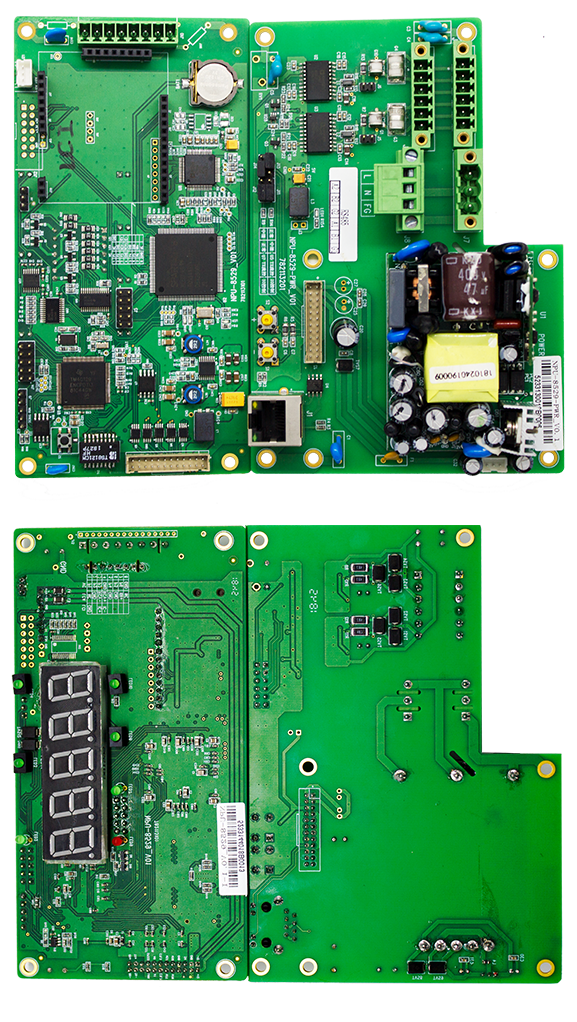

HZHY-NPU8529_E
板卡采用ARM+FPGA架构设计，MPU 采用TI M4平台TM4C129，FPGA采用XILINX spartan6系列LX9，可以实现智能运维的避雷器部分参数采样检测功能。板卡包括以太网通信接口、2路UART接口、数码显示管、LED指示灯、AD采集、模拟信号输入采集端子、采集调理模块接口（避雷器母线三相电压采集调理模块或避雷器全电流采集调理模块或铁芯接地电流采集调理模块）。外部互感器输出信号接入采样模拟信号输入端子，搭配对应的调理模块可以分别实现避雷器母线三相电压、全电流及雷击计数、铁芯电流采集等功能。
HZHY-NPU8529_E板卡基本参数
HZHY-NPU8529_E基本参数
MPU
TI TM4C129ENCPDT（32bit ARM Cortex-M4F）
运行模式选择
DEBUG/RUN模式跳针选择
主频
最高120MHZ
JTAG
1路MPU+1路FPGA
FLASH
2片16Mbit SPI FLASH
地址配置
2bit
FPGA
XC6SLX9-2TQG144I
DEBUG串口
1路RS232
高速ADC
AD7606
LED
7个
模拟输入接口
6路VC/1路全电流LCA+1路罗氏线圈输入/1路铁芯电流LCI
数码显示管
5位一体
调理模块接口
兼容3种调理模块
Ethernet
1个百兆以太网
工作电压
5V、±12V
RTC
MPU内置RTC、RTC 备用纽扣电池电源
尺寸
148mm*75mm
看门狗
1路
温度
-40~+ 85℃工业级
按键
系统强制复位
HZHY-NPU8529_E外设接口
Designator
Connector
Description
J1
插座-JL24-20ZJB
1路百兆以太网接口+2路UART+选址IO+电源
S2
按键
系统强制复位按键
J10
凤凰端子
模拟输入信号
BAT1
纽扣电池
RTC 3V备用电源
J11
3pin 2.54mm间距排针
1路RS232默认DEBUG调试串口
J5
2.54mm间距排针
FPGA JTAG接口
J14
2.54mm间距排针
MPU JTAG接口
J9
2.54mm间距排针
看门狗跳线选择
J22
2.54mm间距排针
系统运行模式选择
LED11
数码显示管
0.56英寸5位一体数码管
LED2~LED4、LED7~LED9
LED
网络串口通信指示
LED10
LED
3.3V电源指示

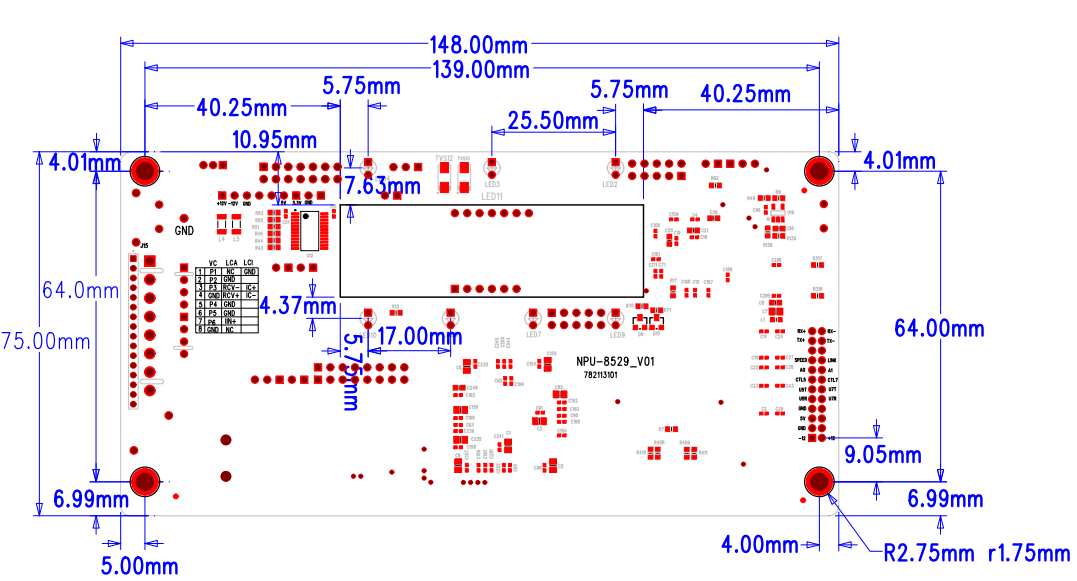

HZHY-NPU8529_E板卡PCB结构图
