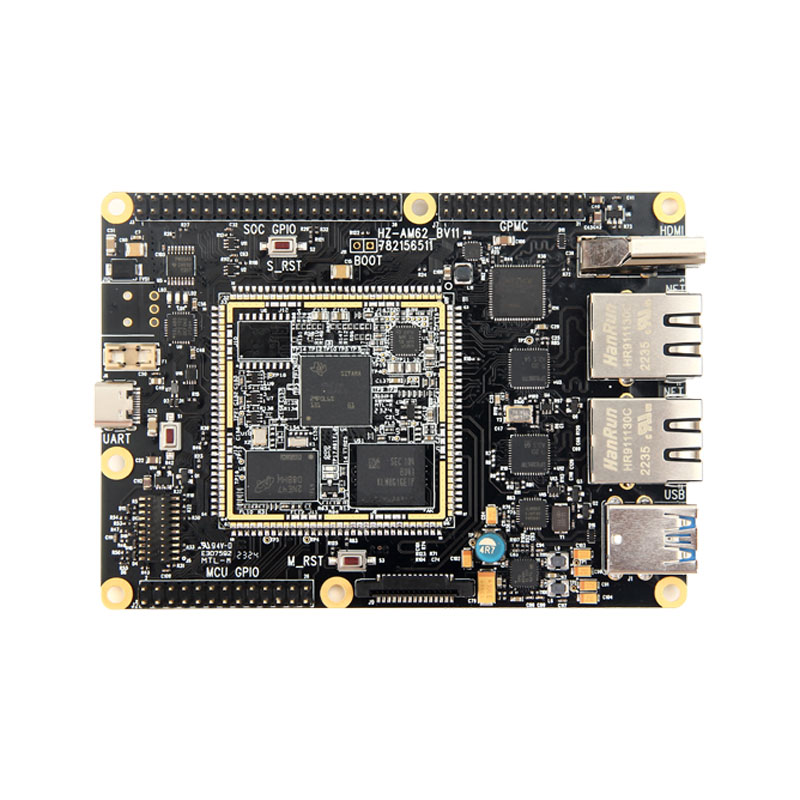

HZ-CORE-AM62X开发板

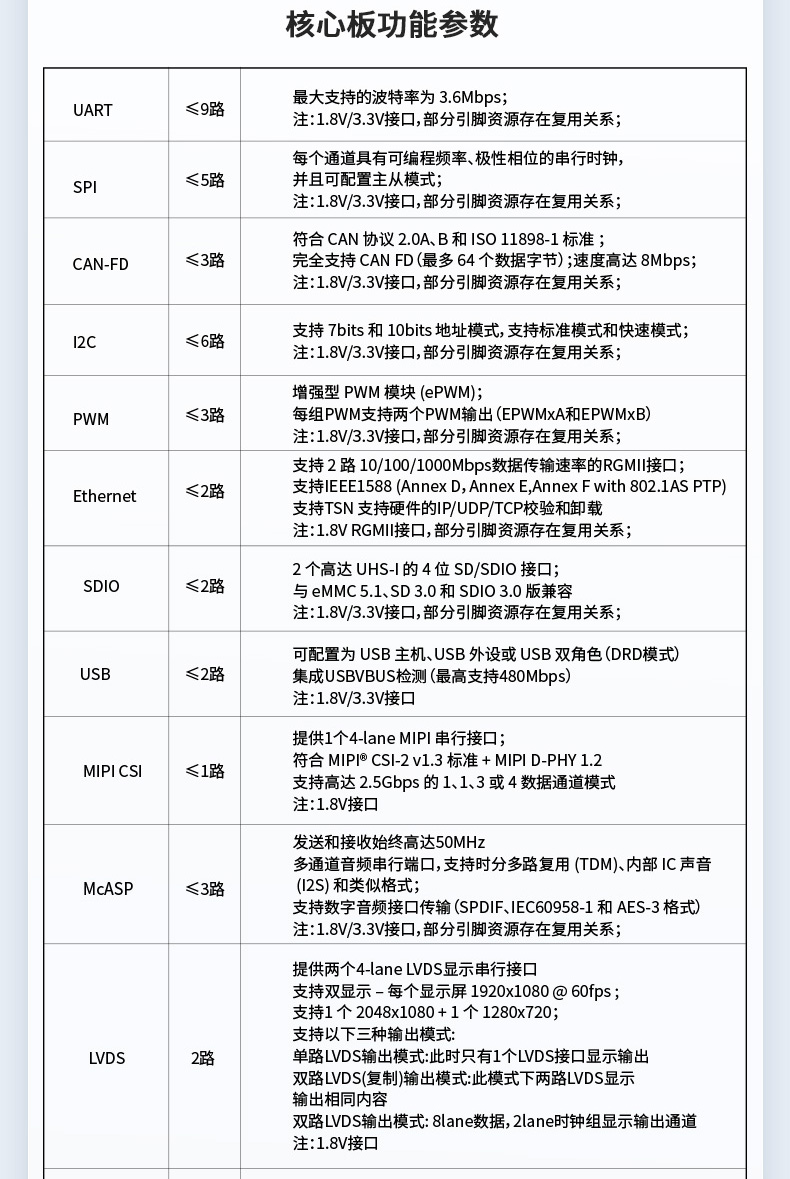

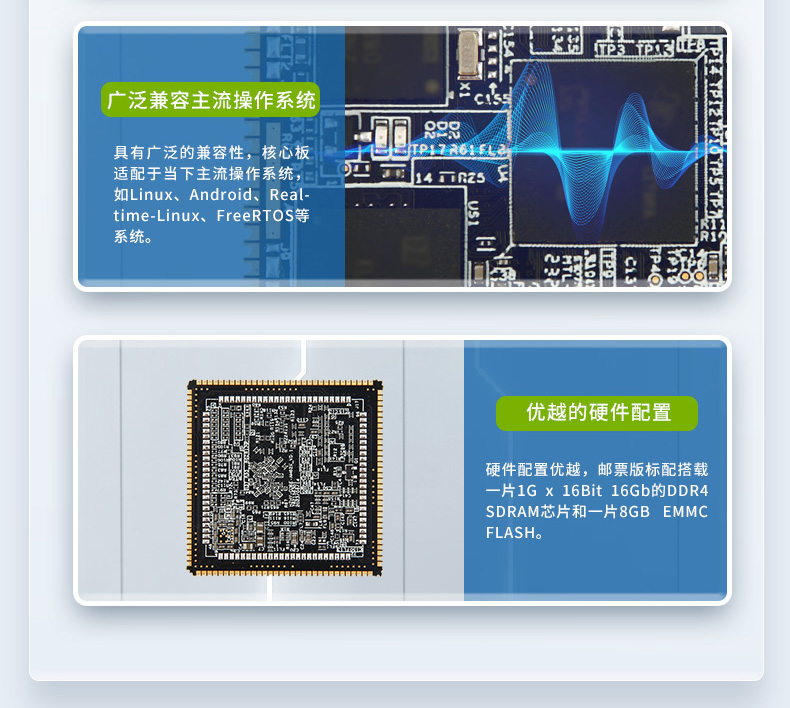

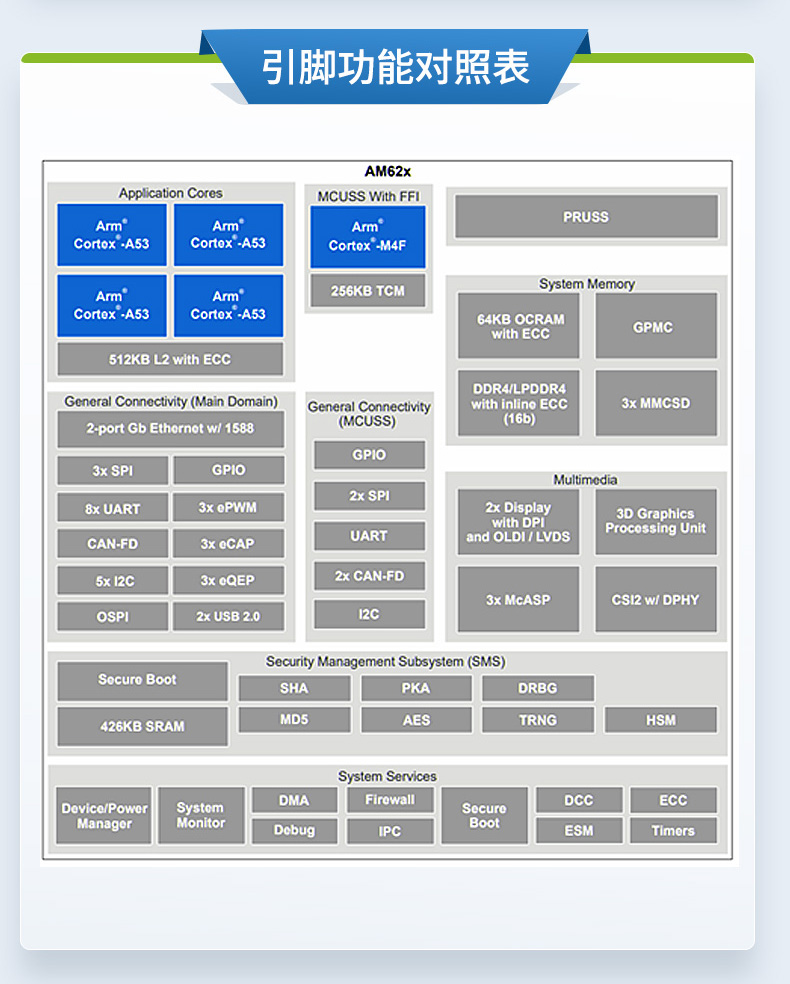

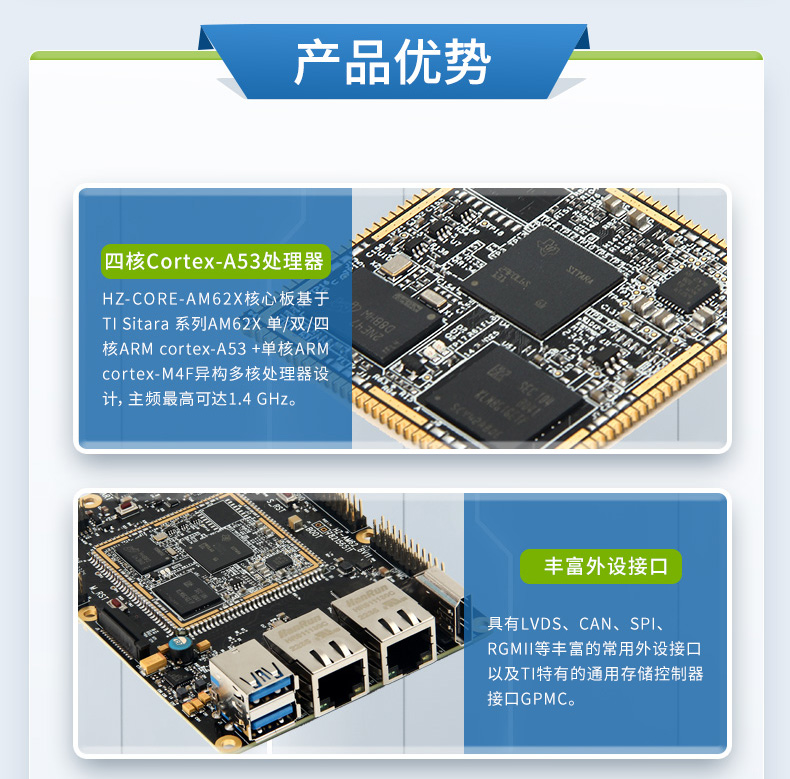

AM62X邮票板基于 TI (德州仪器) 公司推出 兼具ARM Cortex-A53 内核以及 Arm Cortex -M4F sitara 系列处理器设计，具有低功耗、低成本、高智能高优化、高集成度、高稳定性及高性价比特征，可广泛应用于高精度医疗测量仪器、数据采集处理系统、 手持设备、通信系统、工业控制、视频监控等应用领域。采用无铅沉金与10层印制板工艺，保证信号完整性及良好的EMC特征。板载采用TPS6521901RHBR集成多路电压转换芯片，降低系统功耗。共224个引脚，其中包括128脚半孔沉金引脚以及96个表贴引脚扩展全部接口功能，方便进行二次开发使用，灵活配置所需功能。

板卡是基于XILINX的SOC系列xc7z010-1clg400i处理器设计、具有低功耗、低成本、高智能、高优化、高集成度、高稳定性及高性价比特征、可广泛应用于高精度医疗测量仪器、数据采集处理系统、手持设备、通信系统、工业控制、视频监控等应用领域。数字板所选元器件全部为工业级，满足工业级要求。采用沉金工艺设计的10层电路板，板卡尺寸为72.7毫米 * 91.5毫米。板卡引出了JTAG接口、TTL/COMOS串口、网口、 ± 3.3V模拟输入接口、TF卡模块接口、SPI接口、GPIO接口若干。板上有一片4Gb DDR3(2片可扩展至1字节) 、1Gb NAND闪存、16MByteSPI闪存、集成环境温度传感器及外部RTC。

HZHY-OMAPL138/KIT 默认基于 TI 的 OMAP 系列 OMAP-L138 处理器设计，具有低功耗、低成本、高集成度、高稳定性及高性价比特征，可广泛应用于高精度测量仪器、数据采集处理系统、 手持设备、通信系统、工业控制、电能检测等应用领域。为了简化设计及便于用户的二次开发，HZHY-OMAPL138/KIT 采用 CPU 核心板、底板和功能扩展板多构件硬件架构，各板卡独立设计，板间通过板对板连接器相连，保证了设计的稳定性，

HZHY-OMAPL138默认基于 TI 的 OMAP 系列 OMAP-L138 处理器设计，具有低功耗、低成本、高集成度、高稳定性及高性价比特征，可广泛应用于高精度测量仪器、数据采集处理系统、 手持设备、通信系统、工业控制、电能检测等应用领域。核心板 HZHY-OMAPL138 采用无铅沉金设计工艺，是一个高密度 8 层板，板卡尺寸为68mm x 42mm。板载转换率很高的 3 路输出 DC-DC 核心电压转换芯片，实现了系统的低功耗指标。采用原装进口的精密 B2B 连接器引出全部接口资源，方便进行快捷的二次开发使用。
